Autoterm Baltica System - Diesel / 12V / 230V

Autoterm Baltica System die All-in-One Heiz- und Warmwasserlösung

AUTOTERM Baltica ist ein hochwertiges All-in-One-Heizsystem, das Warmwasserbereitung, Kühlmittelheizung und Innenraumheizung in einem integrierten System vereint.

Baltica wurde für Fahrzeuge, Boote, Wohnmobile und Spezialanwendungen entwickelt und bietet eine kompakte und effiziente Lösung für Anwender, die zuverlässigen Komfort, Warmwasserverfügbarkeit und flexible Heizleistung in einem System benötigen.

Das System basiert auf einem 13-Liter-Expansionsbehälter mit integriertem Wärmetauscher, wodurch Warmwasser bereits etwa 6–10 Minuten nach der Aktivierung zur Verfügung steht.

Für zusätzliche Heizleistung ist Baltica mit zwei 800-W-Elektroheizelementen für den direkten Netzanschluss ausgestattet. Diese Elemente verfügen über einen voreingestellten 90 °C-Thermostat und eine Sicherheitsabschaltung bei 91–95 °C.

Einsatzbereiche:

• Warmwasserversorgung
• Wasserführende Heizungsanlagen mit Radiatoren
• Wasserführende Heizungsanlagen mit Gebläsekonvektoren
• Beheizung von Nebenräumen bei Verwendung mit Baltica Control
• Schiffe, Wohnmobile, Fahrzeuge und Spezialanlagen

Wichtigste Vorteile:

• Komplettlösung für die Erwärmung von Wasser, Luft und Kühlmittel
• Integrierter 13-Liter-Ausdehnungsbehälter mit internem Wärmetauscher
• Warmwasserverfügbarkeit innerhalb von ca. 6–10 Minuten
• Zwei integrierte elektrische Heizelemente mit je 800 W mit 230V Netzanschluss
• Unterstützt die Raumheizung über Heizkörper oder Gebläsekonvektoren
• Geeignet für den eigenständigen Einsatz oder die Integration in kundenspezifische Heizsysteme





Wichtig: Das AUTOTERM Baltica-System und Baltica Control sind ausschließlich für den Betrieb mit der speziellen Heizungsversion AUTOTERM Baltica Flow 5 ausgelegt. Standard-Heizungen vom Typ AUTOTERM Flow 5 sind nicht mit dem Betrieb des Baltica-Systems oder den Funktionen von Baltica Control kompatibel.

Warmwasserleistung:
Das Baltica-System nutzt einen internen Wärmetauscher, um sofortiges Warmwasser bereitzustellen. Um eine konstante Warmwasserversorgung zu gewährleisten, muss ein Durchflussregler installiert werden.
Die empfohlene Durchflussmenge beträgt 3,5 l/min, was dazu beiträgt, eine stabile Wassertemperatur und eine zuverlässige Leistung während des Betriebs aufrechtzuerhalten.

Raum- und Bereichsbeheizung:
Neben der Warmwasserbereitung kann Baltica auch die Raumheizung unterstützen, wenn es an kompatibles Heizzubehör wie Heizkörper oder Gebläsekonvektoren angeschlossen wird.
In Verbindung mit Baltica Control kann das System den Heizbedarf automatisch steuern und Ventilatoren oder Heizgeräte von Drittanbietern über einen relaisgesteuerten Bedarfsbetrieb regulieren.

Unterstützung durch Strom Heizung:
Die integrierten Netzheizelemente sind unabhängige Heizgeräte, die dazu dienen, die Kühlmitteltemperatur aufrechtzuerhalten, wenn das Fahrzeug an Landstrom oder eine externe Netzversorgung angeschlossen ist.
Das System kann zusammen mit dem Baltica Flow 5 für zusätzliche Heizunterstützung betrieben werden oder im reinen GRID-Modus, in dem gespeicherte Wärme für die Warmwasserbereitung und Raumheizung genutzt werden kann, ohne dass die Heizung in Betrieb ist.
Wenn der Netzbetrieb aktiv ist, sind die Heizungseinstellungen des Baltica Flow 5 gesperrt. Um die Heizung des Baltica Flow 5 zu aktivieren, muss zunächst der Netzbetrieb ausgeschaltet werden.

Steuerungsoptionen:
Push Control: Grundsteuerung, automatischer Pumpenstart/-stopp und automatischer Lüfterstopp bei Erreichen der Solltemperatur
Baltica-Steuerung: automatische Pumpensteuerung, automatisches Heizungslüftersteuerungsmanagement, Lüfterstopp bei Erreichen der Solltemperatur und Heizfunktion für den zweiten Raum

Montagehinweise:

• Der Baltica-System-Ausdehnungsbehälter muss senkrecht eingebaut werden.
• Der Behälter muss mit den Original-Befestigungshaltern sicher befestigt werden.
• Alternative Einbaulagen sind nicht zulässig.
• Auf allen Seiten muss ein Mindestabstand von 5 cm eingehalten werden.
• Das System muss mit ausreichender Belüftung installiert werden.
• Die Kühlmittelleitung zwischen Heizung und Behälter darf 3 Meter nicht überschreiten.
• Die Heizung muss bei separater Montage innerhalb von +/- 50 cm zur Mittellinie des Ausdehnungsbehälters installiert werden.
• Es muss ein Überlaufrohr angeschlossen werden, um das Austreten von Kühlmittel oder Dampf in den Fahrgastraum zu verhindern.

Anforderungen an das Kühlmittel:
Wir empfehlen die Verwendung von AUTOTERM Aluminium EKO Coolant – einem speziellen Propylenglykol-Kühlmittel, das für den sicheren und zuverlässigen Betrieb des Baltica-Systems entwickelt wurde. Alternativ kann auch ein anderes korrosionsfreies Propylenglykol verwendet werden, sofern es die gleichen Spezifikationen wie Aluminium EKO Coolant aufweist.
Verwenden Sie kein Wasser als Kühlmittel. Für gewerbliche Anwendungen kann G13-Frostschutzmittel verwendet werden.

Technische Daten:
Tankvolumen: 13 l
Maximaler Betriebsdruck: 1,1 bar
Prüfdruck: 1,9 bar
Maximale Kühlmitteltemperatur: 90 °C
Heizelemente: 2 × 800 W
Gesamtleistung der elektrischen Heizung: 1600 W
Thermostat: 90 °C
Sicherheitsabschaltung: 91–95 °C
Empfohlene Wasserdurchflussrate: 3,5 l/min
Kühlmittel: Propylenglykol, ausschließlich für den Einsatz in Trinkwassersystemen


Wartungsempfehlungen und Verwendung:

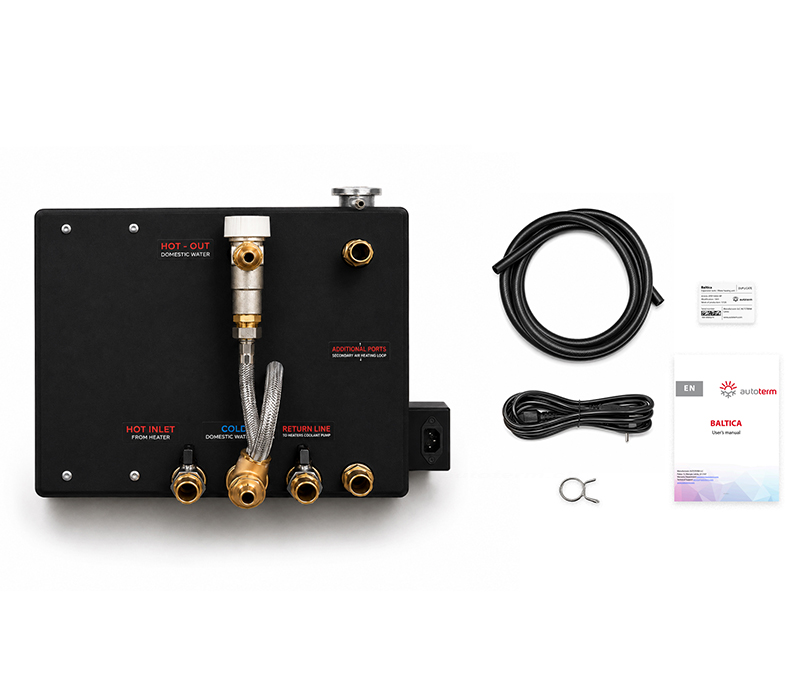

Lieferumfang: 13-Liter-Ausdehnungsgefäß „Baltica“; Kühlmittel-Überlaufleitung; Stromkabel; Montageanleitung.
Überprüfen Sie das System regelmäßig auf Undichtigkeiten und stellen Sie sicher, dass das Sicherheitsventil ordnungsgemäß funktioniert.
Überprüfen Sie die elektrischen Anschlüsse alle 6 Monate.
Überprüfen Sie das Kühlmittel einmal jährlich.
Spülen Sie das System alle 2 Jahre.

Wichtig: Die Installation und Wartung müssen gemäss der offiziellen AUTOTERM Baltica-Bedienungsanleitung und durch qualifiziertes Fachpersonal durchgeführt werden. Eine unsachgemässe Installation, die Verwendung ungeeigneter Kühlmittel oder unbefugte Änderungen können die Leistung, die Sicherheit und die Gewährleistung des Systems beeinträchtigen.



Technische Daten
Systemtyp:	All-in-One-System zur Kühlmittel-, Wasser- und Luftheizung
Kompatibles Bedienfeld	Baltica Control
Brauchwassererwärmung	Integrierter interner Wärmetauscher
Warmwasserverfügbarkeit	6 – 10 min
Maximaler Betriebsdruck	1,1 bar
Maximale Kühlmitteltemperatur	90 °C
Gesamtleistung der elektrischen Heizung	1600 W
Thermostat	90 °C
Maximaler Abstand der Heizung zum Tank	3 m
Empfohlene Einbaulage	Nur vertikal
Kompatibilität mit zusätzlichen Heizungen	Heizkörper, Gebläsekonvektoren, Heizzubehör von Drittanbietern
Anforderungen an das Kühlmittel	AUTOTERM Aluminium EKO-Kühlmittel oder gleichwertiges, nicht korrosives Propylenglykol
Kompatibles Heizgerät	AUTOTERM Baltica Flow 5
Heizmedium	Propylenglykol-Kühlmittel
Tankvolumen	13 l
Empfohlene Wasserdurchflussrate	3,5 l/min
Prüfdruck	1,9 bar
Elektrische Heizelemente	2 × 800 W
Netz-Thermostatbereich	89 – 93 °C
Sicherheitsabschaltung	91 – 95 °C
Maximale Länge des Zusatzheizkreises	6 m
Mindestabstand bei der Installation	5 cm auf allen Seiten
Netz-Anschluss	240 V Wechselstrom
